多維力傳感器工作原理介紹

多維力傳感器也稱為三分力傳感器，三分力天平，可以同時測量笛卡爾坐標系中三個垂直軸向上的力。

多維力傳感器原理：

多維力傳感器基于應變式測力傳感器的基礎上采用電阻應變式原理，也稱應變式多維力傳感器。有彈性元件、電阻應變計和惠斯通電橋電路組成。被稱物體的重量作用在彈性元件上使其變形而產生應變量，粘貼在彈性元件上的電阻應變計將于物體重量成正比的應變量轉化為電阻變化，再通過惠斯通電橋電路將電阻變化轉化為電壓輸出，通過顯示儀表將測得此電壓輸出值即可完成測量計量任務。多維力傳感器應用特點：

多維力傳感器可以同時檢測三個方向的力值變化情況，X軸、Y軸、Z軸（垂直力）

，

同時輸出三組電壓信號，該傳感器有三種測量載荷可選（每通道），可以通過多通道顯示儀表顯示數據值。

多維力傳感器是一種能夠同時測量兩個方向以上力及力矩分量的力傳感器，其廣泛應用于機器人手指、手爪研究；機器人外科手術研究；指力研究；牙齒研究；力反饋；剎車檢測；精密裝配、切削；復原研究；整形外科研究；產品測試；觸覺反饋；示教學習。行業覆蓋了機器人、汽車制造、自動化流水線裝配、生物力學、航空航天、輕紡工業等領域。

傳感器安裝

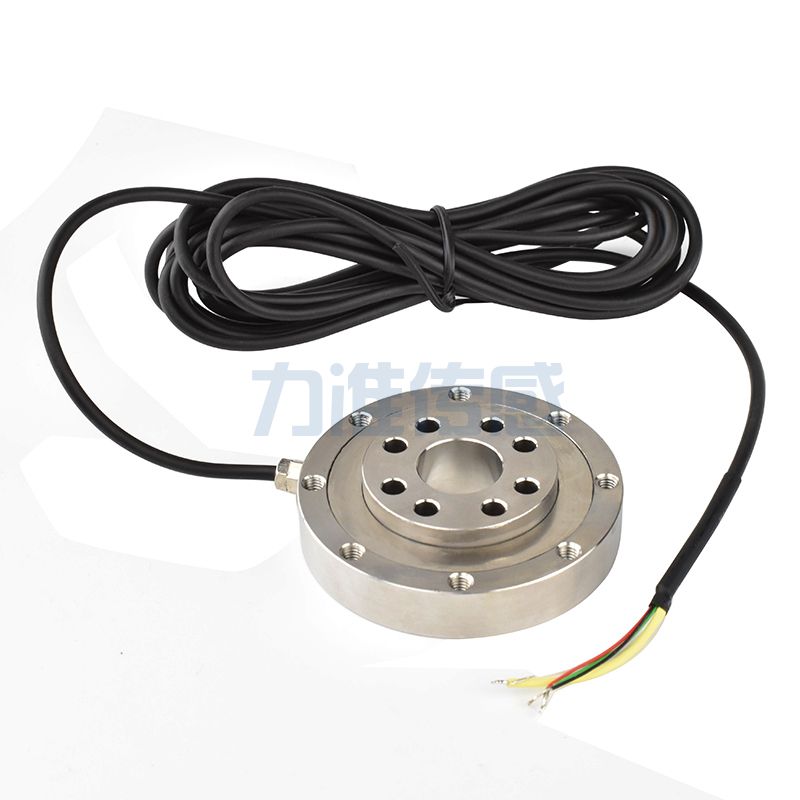

多維力傳感器外形采用圓柱式法蘭機構，安裝時將傳感器水平或者垂直，一端法蘭通過螺紋固定住，另一端直接與被測物件連接，即可測量。
