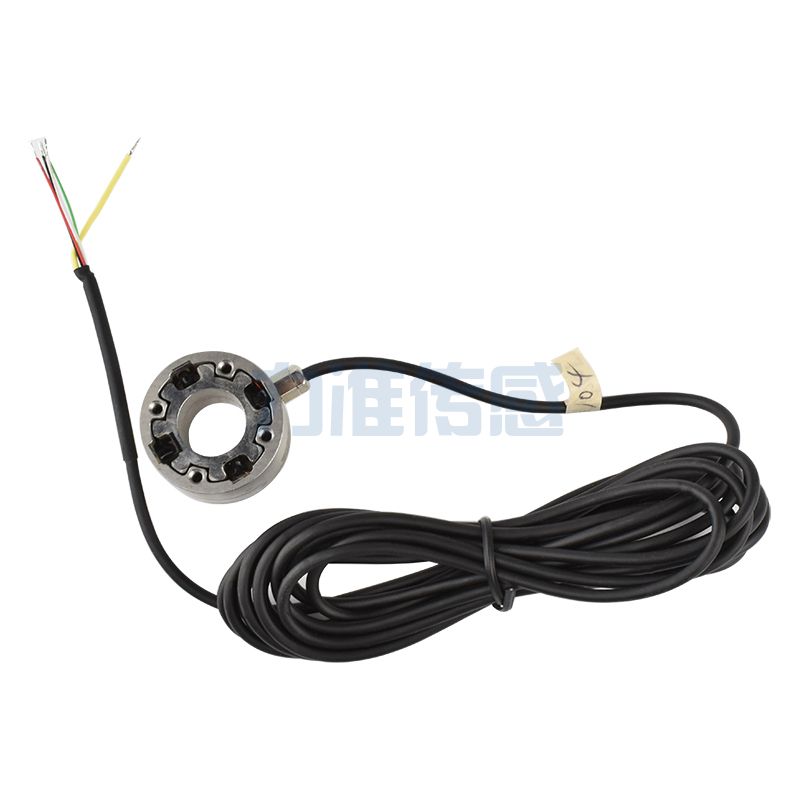

稱重傳感器是一種常用的力測量傳感器，在工業、電力、電子、機械、船舶、化工、黃金管理等領域都有一定的應用。量式稱重傳感器是一種常用的稱重傳感器，具有測量準確、性能穩定的優點。今天小編將介紹使用萬用表測量梁稱重傳感器的方法，希望對您有所幫助。

首先，測量傳感器輸入和輸出端的電阻值。如果有該傳感器的證書，請將其與證書標記的電阻進行比較。

說明這個傳感器有問題。目前常用的傳感器電阻有兩種：

一種是低阻，輸入端為：400ω±20ω，輸出端為：350ω±5ω；

一種是高阻，輸入端為：800ω±20ω，輸出端為：700ω±5ω；

此外，您還可以測量傳感器的輸出信號。使用數字萬用表的MV電壓齒輪，在傳感器的輸入端添加10VDC，然后測量傳感器的輸出端電壓。紅白綠蘭等分10VX傳感器靈敏度X傳感器。

傳感器的應力值/傳感器范圍值；如果測量值與計算值相差很大，則表明傳感器損壞。傳感器本身輸出的是毫伏信號。4~20毫安是指電流信號放大后的電源，通常為24V交流電源。

相連時萬用表判斷稱重傳感器的輸出和輸入的四條線也有正負。

稱重傳感器的輸出電阻一般為350、480、700、1000歐姆，輸入端一般會對溫度、靈敏度進行補償，所以輸入端的電阻會比輸出端高20~100歐姆，所以用萬用表測量電阻。

這個值是可以判斷的。一般習慣輸入和輸出顏色為紅黑綠白：紅白綠蘭等分標表示V+、V-、S+、S-。

EXC+EXC-SIG+SIG-我想知道哪兩個代表電源，哪兩個代表信號2011-1-1302:33通常是6根線。E當然是電源，10V。

SIG是MV稱重信號的反饋。

電源E的現場電壓源E的現場電壓返回值(由于線路損壞，略小于10V)。在計算單片機時，根據這個計算，一些工程圖紙在顯示器后面和E相短時很容易。沒關系。

稱重傳感器的接線方式時間：稱重傳感器的接線方式有四條線和六條線，模塊或稱重變送器的接線也有四條線和六條線。是否連接四條線或六條線取決于您的硬件要求。原則是：如果傳感器可以連接到6條線，則不能連接到4條線，如果必須連接到4條線，則短連接。

稱重傳感器一般為六線制，當連接到四線制時，電源線(EXC-，EXC+)和反饋線(SEN-SEN+)分別短路。SEN+和SEN-用于補償線路的電阻。SEN+和EXC+是通路，SEN-和EXC-是通路。(激勵：EXC+，EXC-，反饋：SENS+，SENS-信號：SIG+，SIG-)

EXC+和EXC-為稱重傳感器供電，但由于稱重模塊和傳感器之間的線路損耗，傳感器實際接收到的電壓小于電源電壓。每個稱重傳感器都有一個MV/V的特性，其輸出的MV信號與接收到的電壓密切相關。SENS+SENS實際上是稱重傳感器中的一個高阻抗回路，是的。

將稱重模塊實際接收到的電壓反饋給稱重模塊。假設EXC+和EXC-為10V，線路損耗，傳感器為2mV/V，實際上傳感器輸出的最大信號是()*2=19mV，而不是20mV。此時，在傳感器必須通過反饋回路將實際電壓反饋給稱重模塊的情況下，將19mV作為稱重傳感器內部的最大范圍。在稱重傳感器上，EXC+與SENS+短路，EXC-與SENS-短路，僅限于傳感器與稱重模塊距離較近，電壓損耗很小的情況，否則測量會出現誤差。
