聊透平板測力傳感器：搞懂它，選對它，用好它

老鐵們，搞設備的、做自動化的、玩精密測量的兄弟們，今天咱不整那些文縐縐的說明書語言，就實實在在地嘮一嘮“平板式測力傳感器”這玩意兒。我是力準的技術工程師張工，在車間和現場摸爬滾打十幾年，今天就結合咱們力準的系列產品，跟大家聊聊怎么選、怎么裝、怎么用才不踩坑。

一、這玩意兒到底是干啥的？

簡單說，它就是個工業版的電子秤秤芯，但它比你家廚房秤專業太多了。

你把它想象成一塊帶智能的鋼板：當它被壓了、拉了、扭了，它就能“感覺”到這個力有多大，然后把這種感覺變成電信號告訴你的控制系統。

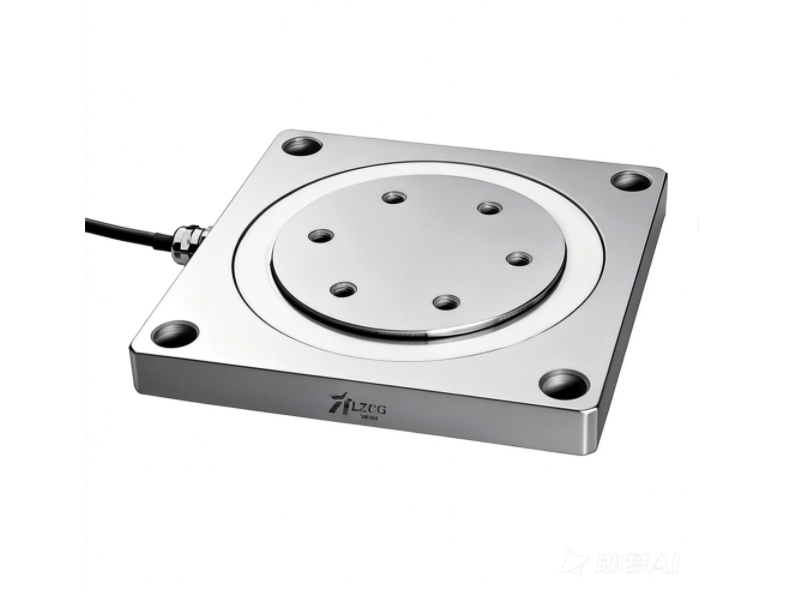

它長啥樣？

• 扁扁的，像塊加厚的餅干（所以叫“平板式”）
• 上面有幾個螺絲孔用來固定
• 屁股后面拖根線，接上電就能干活

為啥要用它？

• 你想知道壓一臺手機電池用了多大力？用它
• 你想確保軸承壓裝到位但別壓壞？用它
• 你想監控料斗里還剩多少料？還是用它

二、力準家的幾款“當家花旦”

咱力準的平板傳感器家族挺全乎的，我給大家理一理：

1. “經濟實用型” - LF-01B

• 特點：便宜、皮實、夠用
• 量程：最大5噸，常規工業場合足夠
• 適合：預算有限，精度要求不是極端高的場景

2. “萬金油型” - LFC系列（140/150/180A）

• 特點：精度更高（非線性±0.05%），量程選擇多
• 量程：從1噸到30噸都有
• 適合：手機裝配線、壓裝機、現場點檢設備
• 張工說：這幾個型號是咱們賣得最好的，性價比高，問題少

3. “不銹鋼小鋼炮” - LFP/LFQ系列

• 特點：不銹鋼材質，防銹防腐
• 量程：從10公斤到100公斤，輕載精密測量
• 適合：電子裝配、食品醫療、實驗室設備
• 老張說：如果你環境潮濕或者有腐蝕性，別猶豫，選不銹鋼的

三、選型避坑指南

老有人問我：“張工，我應該選哪個型號？”我一般先問四個問題：

1. “你要測多大的力？”

• 最大力量是多少？再往上加20%-30%的安全余量
• 比如你最大壓力是8噸，就選10噸量程的LFC-150，別頂著上限用

2. “環境怎么樣？”

• 普通車間 → 合金鋼就行
• 潮濕、有腐蝕、食品行業 → 必須不銹鋼

3. “要搞多準？”

• 一般監控用 → LF-01B夠用
• 要做試驗、要標定 → 選LFC系列高精度的

4. “怎么安裝？”

• 量一下安裝空間，看厚度夠不夠
• 對一下螺絲孔位，能不能對上
• 看受力方向，別裝歪了

四、安裝時的那些“小事兒”

這里最容易出問題，兄弟們仔細聽：

安裝面必須平！

• 別找塊不平的板子就直接往上懟
• 建議加工個安裝底座，磨平了再用

螺栓別瞎擰！

• 擰太松 → 傳感器會晃，數據跳來跳去
• 擰太緊 → 會把傳感器擰“內傷”，精度下降
• 按我們給的扭矩值來，有扭力扳手最好

線別亂拉！

• 傳感器那根尾巴（電纜）要固定好
• 別讓它懸空晃蕩，時間長了接頭會松
• 有條件的話套個波紋管保護一下

五、接線別搞反了

這個月已經接到三個電話說“傳感器沒信號”，結果都是線接錯了：

紅(+)黑(-)是供電 → 接5-10V直流電源
綠(+)白(-)是信號 → 接你的采集卡或儀表

記住口訣：紅黑供電，綠白信號

如果接反了？大概率不會燒，但肯定沒信號。萬一接錯了電源電壓？那可能真就“一縷青煙”了。

六、真實案例分享

案例1：手機電池滾壓機

• 客戶問題：壓力控制不穩，成品率低
• 我們方案：換了LFQ-W100，安裝面重新磨平
• 效果：壓力波動從±15%降到±3%，良品率上來了

案例2：軸承壓裝機

• 客戶問題：過壓損壞率5%
• 我們方案：LFC-150 + 帶報警功能的控制器
• 效果：設定壓力上限，超壓就停機，損壞率降到0.2%

案例3：實驗室材料試驗機

• 客戶問題：數據重復性不好
• 我們方案：LFP-150A高精度版 + TEDS功能
• 效果：系統自動識別傳感器參數，換傳感器不用重新標定

七、“萬一不夠用怎么辦？”

總有兄弟說：“王工，你們現有型號沒一個完全合適的。”

沒事兒，咱們能定制！

我們干過這些“奇葩”定制：

• 量程0.5噸但厚度只能15mm的 → 重新設計彈性體
• 要耐150℃高溫的 → 換特殊膠水和電纜
• 要直接輸出4-20mA信號的 → 內置變送器模塊
• 電纜要從側面出來的 → 改出線方式

定制原則就一個：提前溝通！ 別等設備都設計完了才想起來傳感器裝不進去。

八、常見問題快速排查

Q：數據跳來跳去？

A：1.檢查安裝面 2.檢查螺栓松緊 3.檢查電纜屏蔽

Q：數值明顯不準？

A：1.有沒有偏載？ 2.是不是過載了？ 3.溫度變化太大？

Q：完全沒信號？

A：1.電源接了嗎？ 2.線接對了嗎？ 3.采集設備設置對了嗎？

Q：用了一段時間后不準了？

A：1.檢查傳感器有沒有受過沖擊 2.檢查電纜有沒有破損 3.可能需要重新標定

最后說幾句實在話

傳感器這東西，三分選型，三分安裝，四分使用維護。

選型的時候別光看價格，算算停機損失、維修成本、產品不良率，可能貴一點的型號反而更省錢。

安裝的時候多花半小時把基礎做好，可能省去后面無數調試時間。

平時用的時候稍微愛護點，別把它當鐵疙瘩摔來摔去，它能陪你很久。

需要幫忙？

• 選型拿不準 → 拍個安裝位置照片發我
• 安裝有問題 → 視頻連線我看看
• 數據不對勁 → 把曲線圖發過來分析

咱們力準的技術團隊就在這兒，搞不定的時候，別硬扛，一個電話的事兒。

技術老張在線等撩
