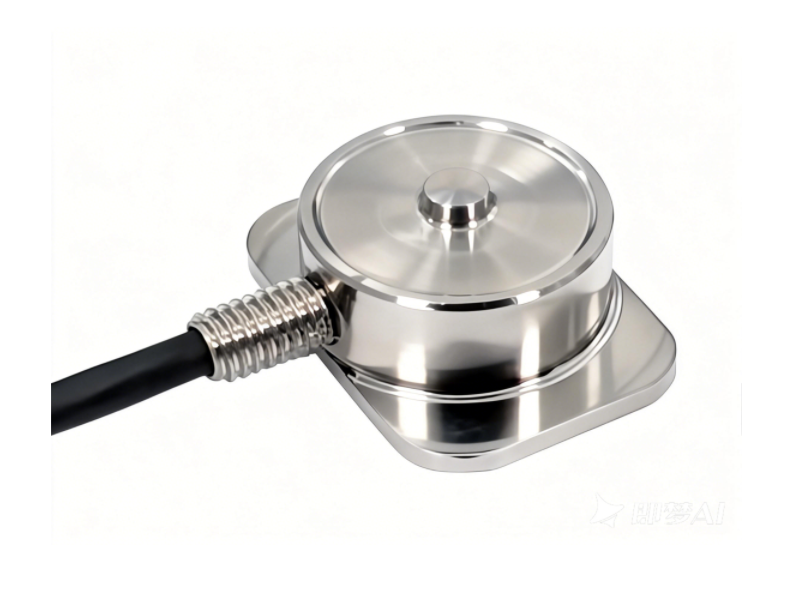

微型壓式（膜盒式）傳感器系列技術解析與應用指南

力準傳感自主研發的微型壓式傳感器（亦稱膜盒式傳感器）系列，專為空間受限、高精度、高可靠性的壓力與力值測量場景設計。該系列產品結構緊湊、性能穩定、安裝靈活，廣泛應用于各類工業測試、裝配檢測、機器人抓取、按鍵手感測試等領域。

一、產品概述與特點

微型壓式傳感器采用膜盒式彈性體結構，具備以下突出特點：

• 小型化設計：體積小、高度低，適合安裝空間有限的場合。
• 高精度測量：非線性、滯后、重復性等指標優異，測量穩定可靠。
• 全不銹鋼材質：多數型號采用不銹鋼制造，耐腐蝕、耐高溫，適用于惡劣環境。
• 多樣化安裝方式：支持螺紋安裝、限位安裝（槽裝）等多種安裝形式。
• 防護等級高：IP64、IP65、IP66等防護等級，適應不同工業環境。
• 可選TEDS功能：支持傳感器自識別，便于系統集成與數據管理。

二、主要技術參數一覽

三、系列型號與選型指南

力準微型壓式傳感器提供多系列、多量程、多尺寸型號，常見系列包括：

1. LFC-05 / LFC-07 / LFC-08 系列

• 量程：5kg ~ 100kg
• 特點：超薄設計，僅3-5mm厚度，適用于按鍵手感測試、機器人手爪、小型壓力機等。
• 安裝方式：限位安裝（槽裝）

2. LFC-10 / LFC-12 / LFC-13 / LFC-15 系列

• 量程：5kg ~ 500kg
• 特點：結構堅固，適用于裝配力檢測、壓力機監控、教學實驗等。
• 安裝方式：限位安裝或螺紋安裝

3. LFC-19 / LFC-20 / LFC-40 / LFC-50 系列

• 量程：50kg ~ 2000kg 或更高
• 特點：中大型量程，適用于工業稱重、壓力試驗機、物料檢測等。
• 安裝方式：螺紋安裝為主

4. LFC-2B 系列

• 量程：0~100t
• 特點：大量程、高防護，適用于試驗機、汽車衡、料斗秤等重型設備。
• 安裝方式：螺紋安裝

四、安裝與接線說明

安裝方式：

• 螺紋安裝：通過中心螺紋孔固定，適用于有支撐結構的場合。
• 限位安裝（槽裝）：將傳感器嵌入槽中，通過側向限位固定，適用于空間高度受限的場景。

接線示意圖：

所有型號均采用標準四線制接線：

• 激勵+（Ex+）：紅
• 激勵-（Ex-）：黑
• 信號+（Sig+）：綠
• 信號-（Sig-）：白

建議使用屏蔽電纜，并遠離強電干擾源。

五、典型應用場景

六、選型建議

1. 確定量程：選擇略大于實際最大受力值的量程，一般建議使用在傳感器量程的60%~80%。
2. 確認尺寸：根據安裝空間選擇合適的外形尺寸與高度。
3. 精度要求：高精度場合選擇非線性±0.1% F.S.的型號，一般場合可選±0.5% F.S.。
4. 環境適應性：潮濕、多塵環境選擇高防護等級（IP65及以上）；高溫場合注意溫度補償范圍。
5. 輸出信號：根據需要選擇mV/V輸出或搭配我們的變送器產品。
6. 安裝方式：根據結構設計選擇螺紋安裝或限位安裝。

七、技術支持與定制服務

力準傳感支持：

• 非標定制：可根據客戶需求定制量程、尺寸、接口、電纜長度等。
• TEDS集成：支持IEEE 1451.4標準，便于智能傳感系統集成。
• 技術咨詢：提供選型、安裝、調試全過程技術支持。
• 樣品測試：歡迎客戶寄樣或來廠實地測試。

結語

力準微型壓式傳感器系列以其優異的性能、靈活的設計和可靠的品質，已成為工業測力領域的重要選擇。無論是精密裝配、機器人感知、還是重型試驗，我們都能提供合適的傳感器解決方案。

如需進一步了解或定制產品，請聯系我們的技術團隊，我們將竭誠為您服務。

力準傳感技術中心
精準測量，力準相伴
