第三篇：傳感器“解剖課”——壓電加速度計內部探秘

大家好，我是力準傳感的張工。前兩期我們聊了壓電傳感器的應用和原理，今天我們來場“解剖課”——戴上“虛擬手套”，一起拆解這個神秘的小裝置。別擔心，我會準備一個示意圖，大家跟著我的“手術刀”一步步來。

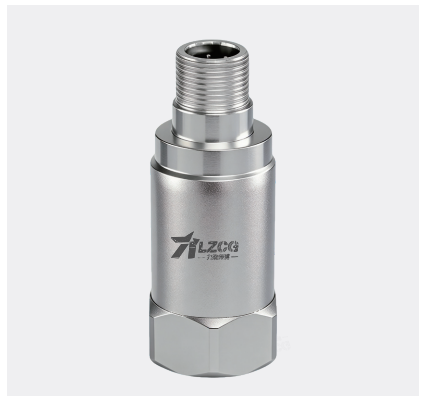

壓電加速度計

拿起一個典型的壓電加速度傳感器，它通常是個金屬圓柱體或立方體，大小從紐扣到拳頭不等。表面看，它似乎很簡單：一個不銹鋼外殼，一個連接器，或許還有接地標識。但真正的高級，都藏在看不見的地方。

外殼材料的選擇是門學問：

我曾在海上平臺項目遇到難題：傳感器在海洋大氣中三個月就銹蝕嚴重。后來我們改用鈦合金外殼+特殊密封，壽命延長到五年以上——成本只增加了30%，但維護成本降低了90%。

這就是上期說的壓電陶瓷片。但它不是孤零零一片，而是經過精密處理的組件：

小秘密：預緊力大小很關鍵。力太小，高頻響應差；力太大，可能壓碎陶瓷。這個“恰到好處”的力，是我們經過無數次實驗找到的。

壓在壓電元件上的重金屬塊（通常是鎢合金）。為什么用鎢？因為密度大——同樣體積下質量更大，同樣加速度下作用力更大，靈敏度更高。

有趣的現象：質量塊不只是“死重”，它的重心位置、接觸面平整度都會影響性能。我們曾發現一批傳感器低頻響應異常，追查三天，最后發現是質量塊磨削時有0.01mm的傾斜！

傳感器如何安裝到被測物上？基座設計決定了一切：

隔離墊圈是個小東西，作用卻很大。它能防止外殼變形直接傳到壓電元件，還能電氣隔離。我見過最慘的案例：客戶沒裝絕緣墊，設備漏電直接把傳感器電路燒毀。

壓電陶瓷最怕什么？潮濕！一旦吸濕，性能直線下降。我們的密封方案：

現場經驗：在南方梅雨季，一個密封不良的傳感器靈敏度一周內下降40%。所以我們現在出廠的每個傳感器都要經過負壓檢漏——抽真空后檢測壓力回升速度，比國標嚴格三倍。

對于IEPE（集成電路壓電）型傳感器，內部還有個小巧的電路板：

這個電路板雖小，卻能在-40℃到125℃范圍內穩定工作。我們曾為石油鉆井設備定制傳感器，要求耐150℃高溫——常規芯片不行，最后用了軍品級芯片+特殊散熱設計才解決。

這是壓電加速度傳感器的兩大流派：

壓縮式（老一輩）：

剪切式（現代主流）：

選擇建議：對于一般工業測量，壓縮式足夠；對于精密實驗室測量或高溫環境，推薦剪切式。

去年，某風機廠家反饋我們的傳感器在特定轉速下輸出異常。我們拆解了退回的傳感器，發現：

不是單一問題，而是多個小問題疊加。改進后，我們把裝配扭矩控制精度提高了一倍，并增加了振動老化篩選工序。此后同類問題再未出現。

了解了內部結構，下次我們要解決實際問題：如何選擇合適的壓電加速度傳感器？ 面對琳瑯滿目的型號，記住這六個關鍵參數，你就能成為選型專家！

動手小建議：如果你有報廢的傳感器（確保安全！），可以嘗試拆解看看。但注意：壓電陶瓷易碎，內部可能有彈簧飛濺，請做好防護。更好的方式是參加我們的技術培訓，那里有專門的拆解教具。

我是力準傳感的張工，紙上談兵終覺淺，下期我們進入實戰選型！

本文為“壓電加速度傳感器從入門到精通”系列第3篇。拆解傳感器就像讀一本精密機械的詩歌，每個細節都訴說著工程智慧。下期我們將進入實際選型領域，敬請期待！
