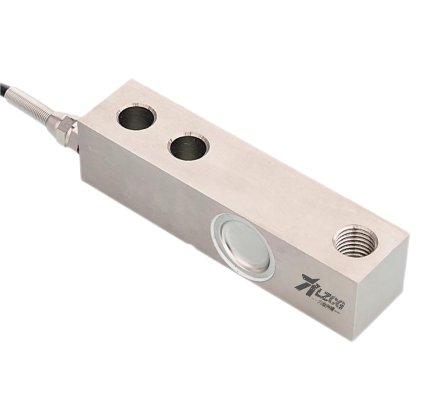

電阻應變稱重傳感器(以下簡稱稱重傳感器)由彈性元件(敏感元件)、電阻應變計(應變電阻轉換元件)和惠斯通電橋電路(轉換電路)組成。

被測物體的重量作用于彈性元件，使其變形并產生應變量。粘貼在彈性元件上的電阻應變器將與物體重量成正比的應變量轉換為電阻變化，然后通過惠斯通電橋電路將電阻變化轉換為電壓輸出。稱重任務可以通過二次儀器測量電壓輸出值來完成。

稱重傳感器的工作原理如下：

負荷→彈性元件→電阻應變計→惠斯通電橋→二次儀表(測量值)→輸出數據。

電阻應變器是一種敏感元件，用于制造和測量許多物理量傳感器。稱重傳感器的核心部件是將應變電阻轉換元件粘貼在稱重傳感器的彈性元件上。

稱重傳感器附件。

1.1單通道。

傳感器信號放大器精確放大傳感器輸出信號，在線進行穩壓、恒流供橋、電壓電流轉換、阻抗適應、線性補償、溫度補償?shù)取?/p>

1.2單通道精密放大器

它不僅具有同時輸出或單獨輸出電壓電流的功能。電源具有反接保護、浪涌保護和過流保護功能。另外，接線端子和航空插座具有輸出精度高、抗干擾能力強、穩定性好、使用壽命長等優點。

1.3多通道精密放大器。

將機器轉換為標準電流，輸出電壓信號：4~20mA，0~10mA，0~5V，0~10V，然后直接與自動控制設備接口或與計算機聯網。外部變送器具有外部調節零、外部調節增益的標準信號功能。輸入信號可達0-20mV精度[敏感詞]到≤0.1%F.S，電源電壓為12VDC，24VDC，AC220V，IP65保護級。
